1. 從Flash系統的性能提升說起

從SD卡、手機、平板等消費級產品到數據中心企業級場景，NAND Flash憑借其高性能、大容量、低功耗以及低成本等特性大受歡迎，是目前應用最為廣泛的半導體非易失存儲介質。為了滿足業務場景越來越嚴苛的性能要求，人們想了許多方法來提升基于NAND Flash的系統性能，具體可分為以下幾類：

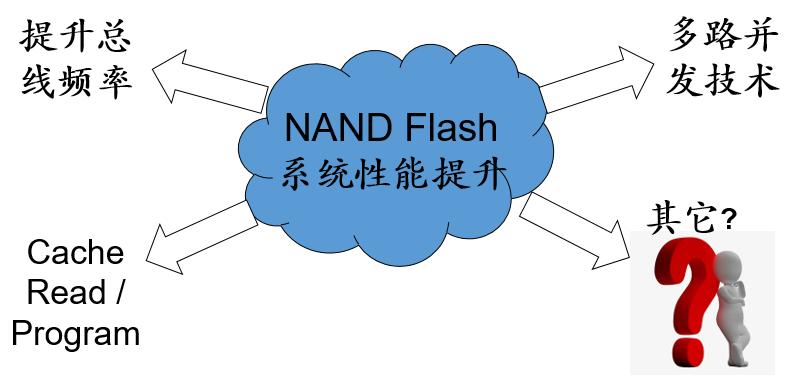

圖一 Flash系統性能提升概覽

- 提升總線頻率，優化AC Timing：在滿足可靠傳輸?shù)幕A(chǔ)上，提升NAND Flash總線頻率，盡可能使用較小的時序參數進行操作。特別是在Page Size越來越大（2K 4K 8K 16KB）的情況下，優化時序參數從而減小數據在總線上的傳輸時間顯得尤為重要，這也是過去二十多年來人們一直在持續努力的方向，比如總線接口速率為200Mbps (100MHz)時，完成4KB數據傳輸需要大約40us，但如果將總線接口速率提升到1600Mbps (800MHz)時，完成4KB數據傳輸僅需要大約5us。

- 使用Cache Read/Program: 一般情況下，LUN（Logic Unit Number）是NAND Flash最小的邏輯操作單元，讀/寫操作是串行執行的，即一個讀/寫命令完成后，才能進行下一個讀/寫操作。Cache Read/Program允許用戶在NAND Flash Array Busy時，同時在總線上進行讀/寫數據傳輸，從而提高流水效率。

- 多路并發技術包括：1）通道間并發，允許用戶在不同的通道上并發執行獨立的命令和數據操作；2）通道內并發，即Interleaving操作，允許用戶在滿足一定約束的情況下，在通道內的不同CE或CE內的不同Die之間進行交織操作；3）多平面操作，即Multi-Plane操作，允許用戶并發讀/寫Die內的不同Plane。可以說，正是因為有了多路并發技術，才使得基于NAND Flash的固態存儲產品能達到GB級別的讀/寫性能。

可見，以上優化覆蓋了NAND Flash基礎時序/指令優化到系統級的綜合優化，在實際應用中可以根據系統要求組合選用。經過多年發展，Cache Read/Program及多路并發技術已發展得較為成熟，近年來的變化相對較小，但NAND Flash總線頻率提升技術一直在蓬勃發展，并且近年來有加速演進的趨勢，下面我們將結合ONFI協議演進來感受一下NAND Flash接口速率的演進。

2. ONFI接口演進歷史

ONFI (Open NAND Flash Interface)組織成立于2006年5月，致力于簡化NAND Flash在消費電子應用和計算平臺中的集成和普及。自2006年12月發布第一個ONFI協議以來，ONFI組織已經累計發布了數十個版本，最大接口速率也從最初的50Mbps發展到目前最新的3600Mbps，從圖二可以看到ONFI協議不斷優化的接口演進趨勢。

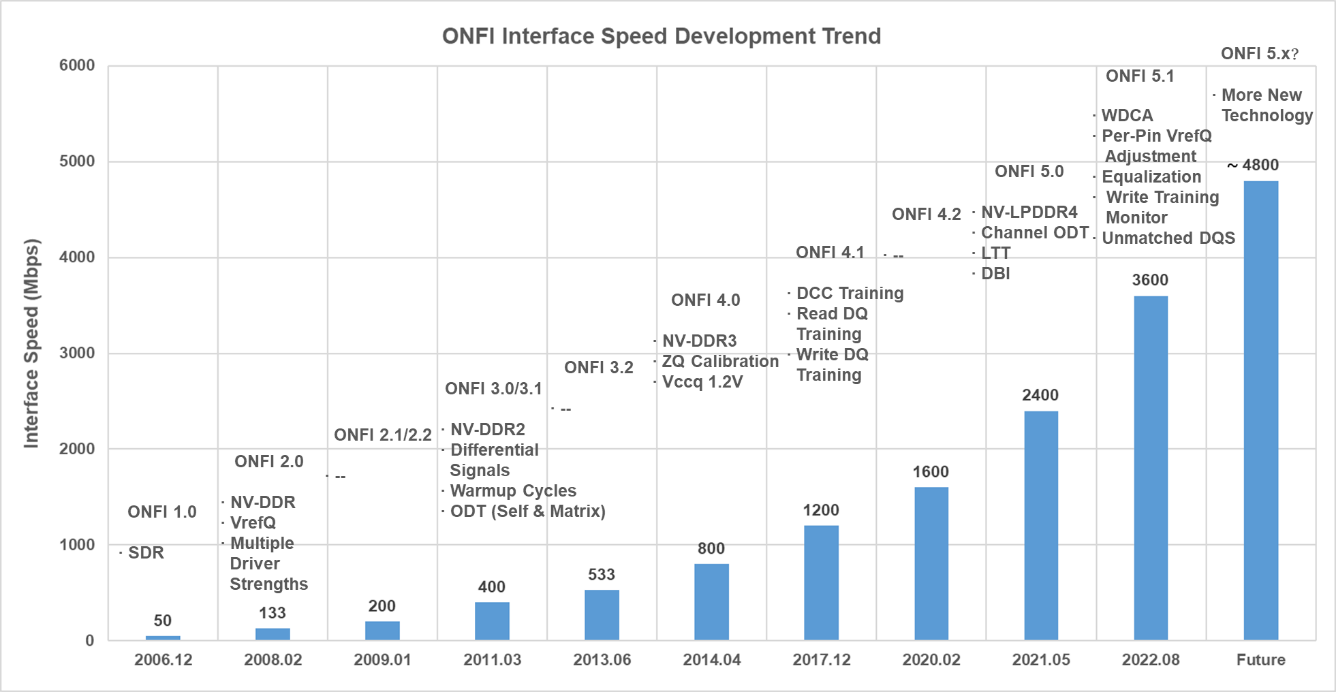

圖二 ONFI接口速率演進

- ONFI 1.0：隨著NAND Flash在SD卡及IPod等消費級電子產品的成功應用，以及基于閃存的MP3、U盤等需求量不斷增大，極大地拓展了NAND Flash的應用領域。但由于不同NAND Flash廠家的接口協議各有不同，導致下游的主控廠商和產品制造廠商遇到各種兼容性問題。為了改變這種局面，Intel牽頭成立了ONFI組織，并在不久后迅速推出ONFI 1.0版本，目的是統一NAND Flash接口協議。

- ONFI 2.x：ONFI 2.x引入了NV-DDR技術，通過雙邊沿采樣（Double Data Rate）實現速率倍增，最大接口速率從ONFI 2.0的133Mbps演進到ONFI 2.1/2.2的200Mbps。NV-DDR技術引入外部參考電壓作為數據輸入/輸出信號的采樣基準，采用源同步時鐘來精確鎖存數據、命令、地址信號，但由于DQS和Clock不是差分信號，所以邊沿容易受干擾，目前主流消費級/企業級NAND Flash已經很少看到NV-DDR接口。

- ONFI 3.x：ONFI 3.x引入了NV-DDR2技術，最大接口速率從ONFI 3.0/3.1的400Mbps演進到ONFI 3.2的533Mbps。NV-DDR2引入了差分信號和On-Die Termination (ODT)技術來提升信號質量。在差分模式下，通過在數據傳輸階段使能RE_n/RE_c差分信號對和DQS_t/DQS_c signals差分信號對，可有效抑制噪聲和干擾。通過在NAND Flash芯片上集成ODT端接電阻，可以將控制器和NAND Flash的信號傳輸通道上的阻抗失配減少到最小，有助于減少信號反射；另外，ODT阻值可以通過軟件配置寄存器來控制，因此可以大大簡化硬件電路設計。

- ONFI 4.x：ONFI 4.x引入了NV-DDR3技術，最大接口速率從ONFI 4.0的800Mbps演進到ONFI 4.2的1600Mbps。為保障高速信號傳輸質量，NV-DDR3引入了多項校準技術，包括ZQ Calibration、Duty Cycle Correction (DCC)和讀/寫DQ校準。上文提到ONFI 3.0引入了ODT技術，由于NAND Flash上的ODT電阻采用CMOS工藝制備，容易在溫度和電壓變化時發生阻值漂移，因此需要通過ZQ Calibration技術通過外接高精度電阻進行阻值校準。DCC校準可調節信號占空比，解決高速信號傳輸路徑不對稱導致的上升沿與下降沿失配問題，而讀/寫DQ校準可以保證讀/寫采樣信號對準眼圖中心。

- ONFI 5.x：ONFI 5.x引入了NV-LPDDR4技術，最大接口速率從ONFI 5.0的2400Mbps演進到ONFI 5.1的3600Mbps。為了解決高速接口帶來的巨大信號完整性挑戰，ONFI 5.x除了進一步加強寫校準和VrefQ校準外，還引入了非對稱DQS設計和自適應均衡器設計。如DFE（ecision Feedback Equalizer，判決反饋均衡器）技術用上次信道的輸出經過判斷后加權反饋到輸入上，可以消除碼后干擾。另外，NV-DDR3和NV-LPDDR4支持的最大接口速率相同，但NV-LPDDR4的優勢在于采用LTT技術后可大幅度降低讀操作功耗。

從ONFI 1.0到近期最新發布的ONFI 5.1可以看出，為了匹配系統前端接口（如eMMC/UFS/PCIe）越來越高的帶寬要求，NAND Flash接口速率整整提升了72倍，而且未來還將快速走向下一個峰值。

那接口速率的提升給系統帶來的收益是否也在翻倍上漲呢？答案是否定的。

3. 傳統協議的不足呼喚進一步改進

 NAND Flash總線上傳輸?shù)男盘柨煞譃槊?、地址和?shù)據3種，通過DQ[7:0]時分復用，在不同的時刻分別傳輸命令、地址和數據。其中，數據是同步傳輸、差分采樣，速率較高；但命令和地址是異步傳輸、單端采樣，速率較低。從ONFI 1.0到ONFI 5.1，接口速率得到了飛速發展，但命令、地址和數據的傳輸形式基本不變。實際上，隨著總線速率提升，改善的主要是數據傳輸時延，命令和地址的傳輸時延并沒有得到改善，對系統而言總線使用效率是在不斷下降的。如下圖三在樂觀的場景下比較了寫/讀場景的總線效率，可以看到，讀和寫的總線效率都在逐漸降低，尤其是在讀場景跌落到50%左右時進一步加劇了系統設計的挑戰。

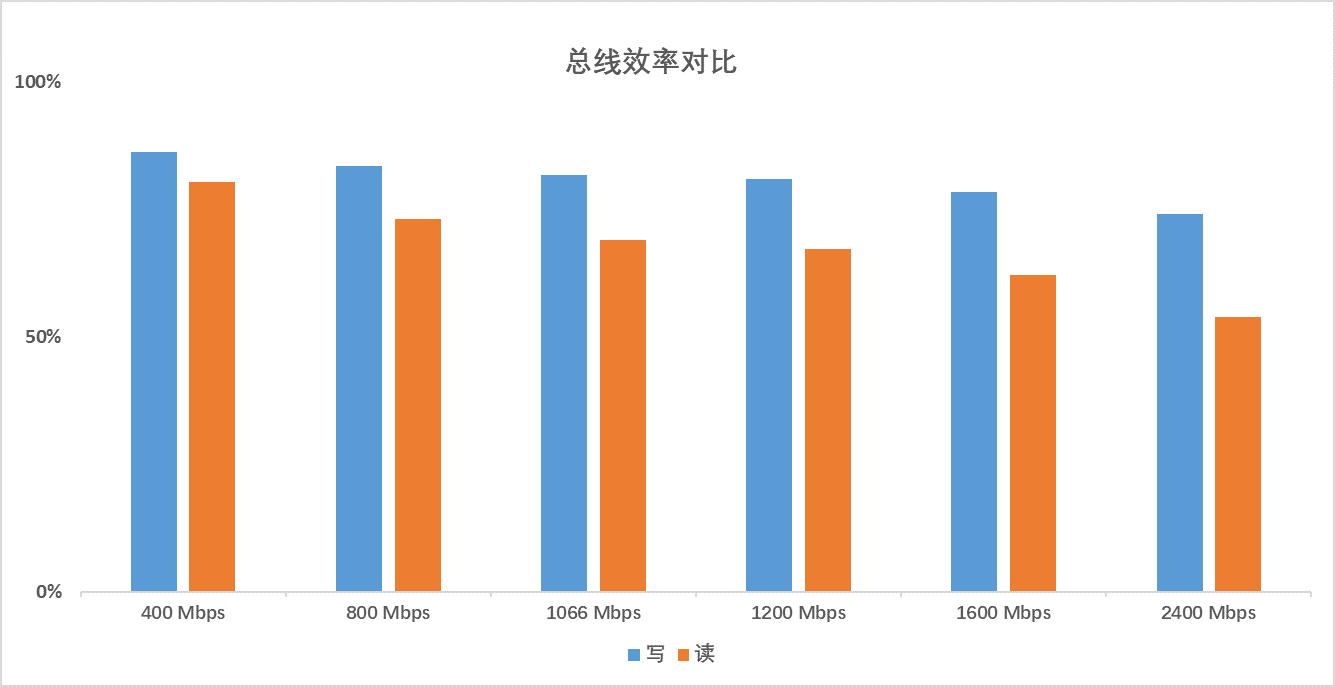

圖三 NAND Flash總線效率分析

圖四以業內某型號SSD為參考，與憶聯企業級固態硬盤產品UH811a進行了對比分析?？梢钥吹?，兩款SSD的讀帶寬相當，都在7000MB/s左右，但UH811a的4K隨機讀IOPS相比參考SSD有顯著提升。進一步分析可以發現，將UH811a的4K IOPS換算成帶寬，是與讀帶寬相當?shù)?；但對參考SSD進行同樣的換算，則換算出來的帶寬只有讀帶寬的70%，原因就在于隨機讀操作的總線開銷高于順序讀。

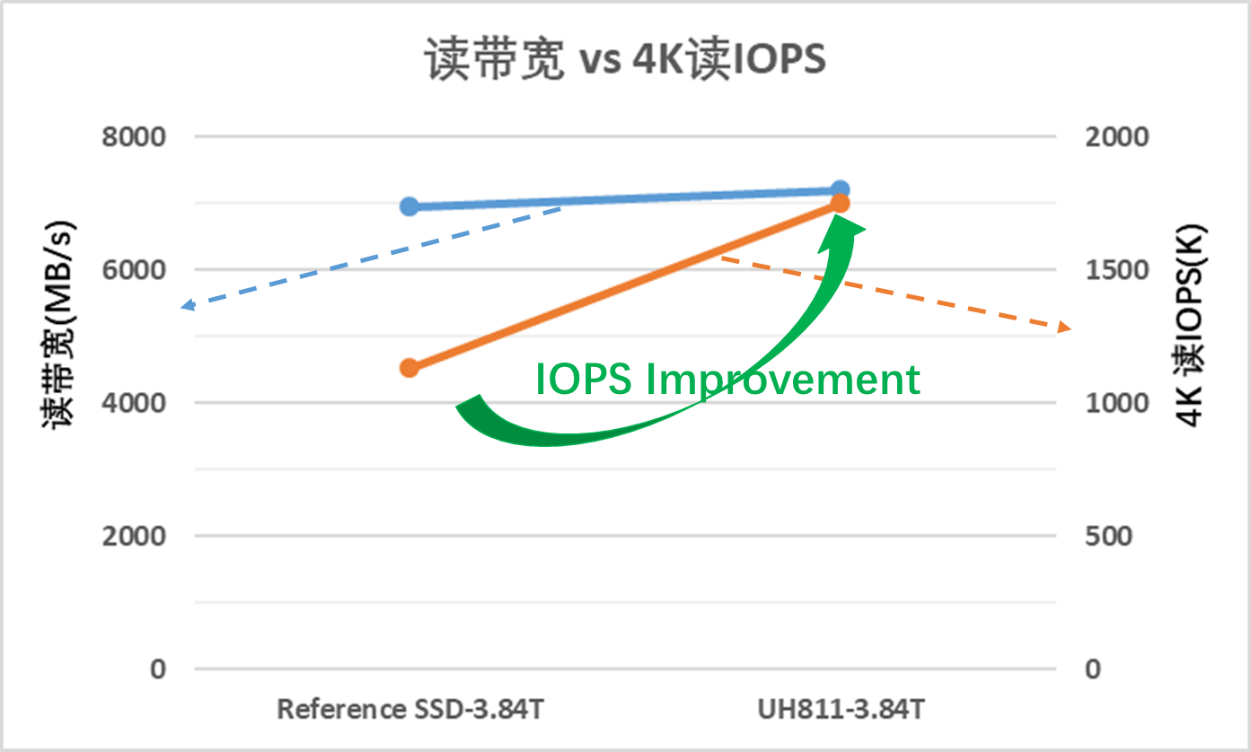

圖四 讀帶寬 vs 4K讀IOPS

可見，在傳統命令/地址/數據傳輸形式不變的情況下，隨著接口速率提升，增加系統復雜度的同時，帶來的收益卻在衰減，因此，傳統協議的不足推動協議不斷改進。面對這個問題，JEDEC組織正緊鑼密鼓地討論協議的下一輪演進，未來將在提升接口速率的同時優化命令/地址傳輸方式，這也勢必會給主控設計帶來新的考驗。

4. 總結

一直以來，提升NAND Flash接口速率是提高系統性能的主要手段，NAND Flash廠商也想出了各種辦法來解決高速信號帶來的信號完整性問題。面向未來，傳統的命令/地址輸入方式導致總線利用率不高，協議的進一步演進除了考慮繼續提升接口速率外，也將迎來新的命令/地址輸入方式。憶聯將密切關注協議發展動態，并以靈活的架構來兼容支持未來的介質，給客戶帶來更好的存儲產品與解決方案。
